1 简介

完成高速公路服务区充电桩在线预订系统的系统架构后,对系统的整体功能进行设计,系统从功能划分为微信小程序和后台。后台管理模块分为高速公路服务区管理、订单管理、用户管理、系统管理。微信小程序设计包括注册登录模块,高速公路服务区浏览查询,评论管理,高速公路服务区订单,个人中心。

其中高速公路服务区充电桩在线预订系统的整体功能结构图如4.2所示:

image-20240202150545305

微信小程序中,通过账号的验证来获取登录权限,所以在登录中通过登录页面输入用户名和密码即可。用户点击高速公路服务区分类可以查看分类下的高速公路服务区信息,点击名称查看具体的高速公路服务区介绍,同时通过关键字进行高速公路服务区搜索,搜索到的结果为高速公路服务区集合,点击集合内的某一个高速公路服务区即可查看该高速公路服务区的详细信息。在收银台付款后即可生成用户的订单,订单状态包括订单、支付订单、确定订单。

2 技术栈

使用框架:springboot,微信小程序

开发语言:Java、

框架:springboot,

JDK版本:JDK1.8 ,

服务器:tomcat7或者8 ,

数据库:mysql 5.7,

数据库工具:Navicat11,

开发软件:idea、微信开发者工具

浏览器:谷歌浏览器,

3 系统功能性需求分析

高速公路服务区充电桩在线预订系统本质上是一个在线的高速公路服务区浏览和在线购买的网站,从用户角度,系统包括游客、会员和管理员。

3.2.1 游客功能需求

游客是指没有注册的用户。打开高速公路服务区充电桩在线预订系统首页后,可以查看所有的高速公路服务区信息、公告资讯信息、地图信息。游客的用例图如3.1所示

image-20240202150751248

通过点击公告列表,查看公告具体信息。点击高速公路服务区,可以查看高速公路服务区的详细信息。但是游客无法进行购买,游客也可以通过查询条件搜索,搜索附近的高速公路服务区,通过关键字模糊查询高速公路服务区。

3.2.2 会员功能需求

会员是指具有账号权限的用户,游客通过注册后获取个人信息,管理员对个人信息进行审核,审核通过后就可以通过账号密码进行登录。会员就游游客的所有功能,还可以进行在线预定加油、提交订单、修改个人信息等权限。

会员的用例图如3.2所示

image-20240202150804513

在线查询高速公路服务区,查询对应类别下的高速公路服务区,选择需要购买的高速公路服务区,点击提交订单。提交订单时,直接进行支付,输入油枪,从而生成订单信息。在我的订单中查看历史购买记录,并可以对购买的高速公路服务区进行评价,也可以查看其他用户的评价信息。查看高速公路服务区时对自己感兴趣的或者要了解的进行收藏。收藏的信息在个人中心中可以查看,会员定期对个人信息进行修改,包括联系信息和密码信息,最终通过注销后退出本系统。

3.2.3 管理员功能需求

管理员具有最高的权限,通过后台的登录页面进入验证权限后才能进行管理。管理内容包括,高速公路服务区管理,高速公路服务区公告管理、用户管理、订单管理。

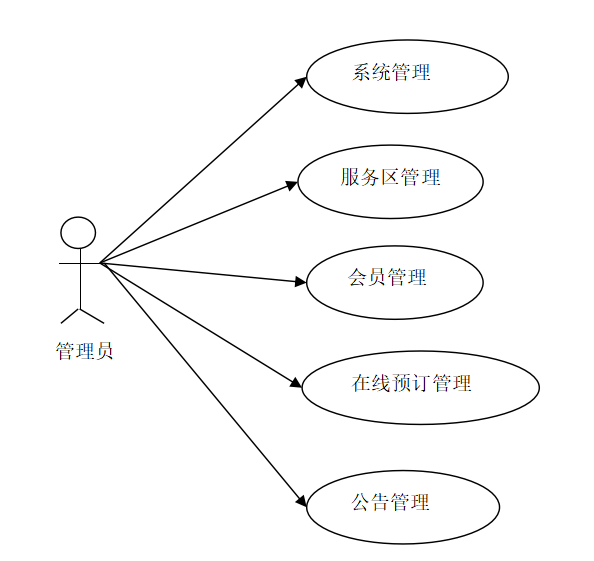

管理员的用例图如3.3所示

image-20240202150817409

管理员通过后台登录页面进行登录验证,确认后对信息进行管理。先根据高速公路服务区的高速公路服务区分类完善分类信息,再进行高速公路服务区管理,选择分类后输入高速公路服务区,保存高速公路服务区信息到数据库中,在高速公路服务区列表中对高速公路服务区进行修改或者删除。会员管理中接收微信小程序会员注册后的信息,对信息进行审核,删除会员或者修改会员信息。订单管理,对微信小程序会员的订单进行管理。公告管理,对高速公路服务区的公告进行添加,删除历史公告信息。

4. 系统总体设计

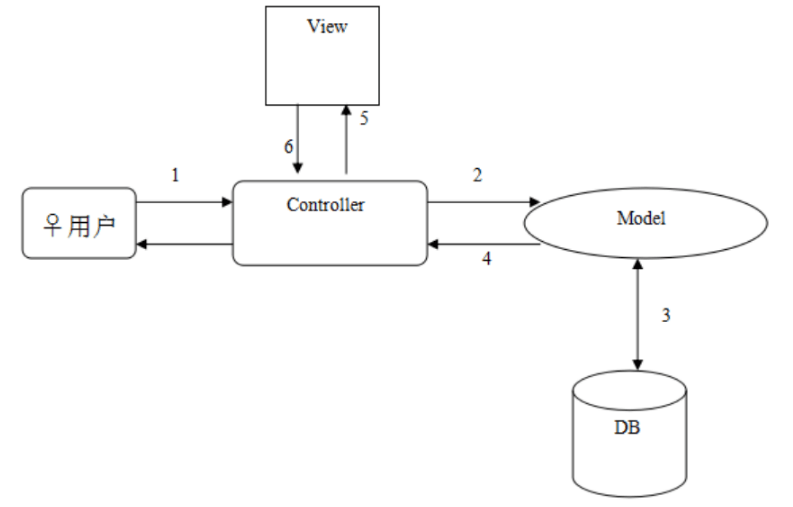

4.1系统架构设计

高速公路服务区充电桩在线预订系统架构包括三个层次,也就是表示层、业务逻辑层,数据访问层。用户从表示层层发送请求到业务逻辑层层,通过方法调用数据访问层,对应数据库获取数据,把结果返回到表示层层次。

其中高速公路服务区充电桩在线预订系统架构图如4.1所示:

图4-1 高速公路服务区充电桩在线预订系统架构图

表示层是UI层,位于三层结构中最上部。在B/S信息管理系统中,用户通过外部浏览器进行访问,在C/S结构中通过窗体进行访问,表示层是与用户直接接触的层次。用户通过操作界面上的控件或者按钮把数据传递到业务逻辑层,返回结果后再进行显示。界面层存在许多前端框架,通过框架可以更友好的对这些数据进行处理,提高用户体验效果,界面层作为所见即所得的直接层次,设计的好坏关系到系统体验,所以在设计上表示层很重要。

业务逻辑层是三层框架中核心的层次,所有的业务处理和数据传递都是在本层操作的。业务逻辑层接收到用户端发送来的请求后,连接数据库操作层。对返回的数据进行业务逻辑判断。业务逻辑层是一个桥梁,把表示层和数据库层进行连接。业务逻辑层的分离实现了程序自动化控制,对于系统复杂的算法,可以由单独的程序员进行处理,只需要提供传入参数和返回值即可调用。系统不需要关注具体算法的实现,只需要得到最终数据即可,所以提高了软件的松耦合度。

数据库层实现了数据库的操作,包括增删改查以及单表的操作、视图的查询、存储过程的调用等。数据访问层没有逻辑判断,只是对表的操作。实体类对象是数据库表的反映,在软件开发中建立实体对象,方便业务逻辑层的操作。如果数据库表升级、或者修改后对应的实体类也需要进行修改,利用get、set方法把数据字段进行关联,提高了代码的阅读性,强化了数据表示能力、简化了代码。当然,实体类和数据库表也不单单是一对一的关系。在业务逻辑层需要处理某一个实体时,这个实体也可能是一个虚拟存在的对象,完成数据处理后保存在实体中,这就需要根据具体的业务进行处理。

4.2 数据库设计

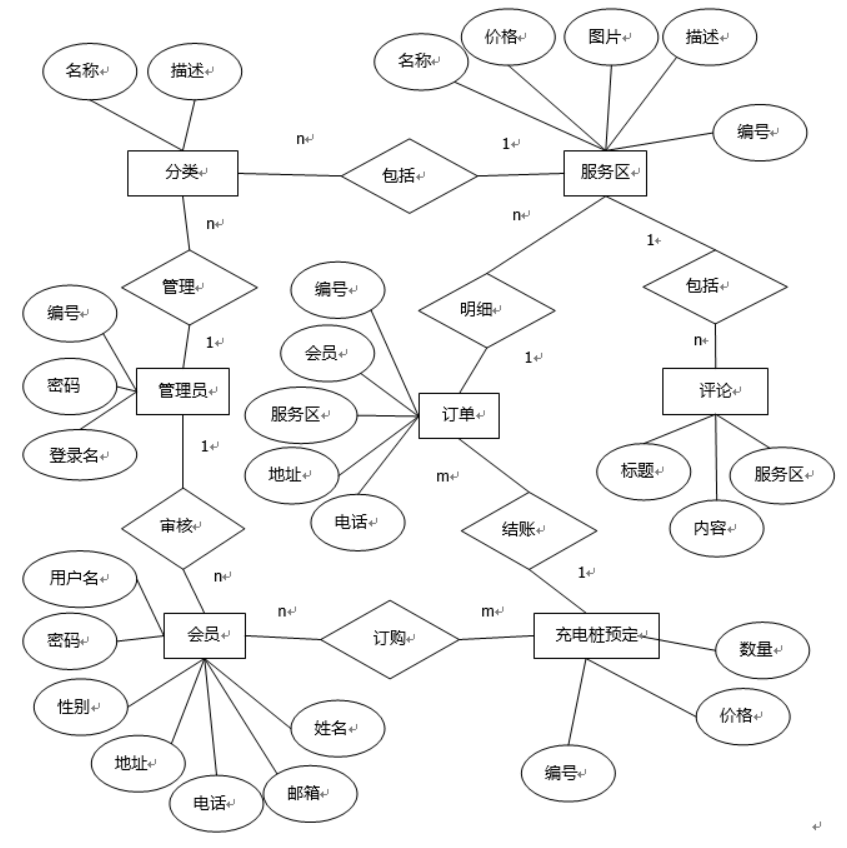

4.2.1 数据库ER图设计

在数据库系统支持下保存所有的数据信息。本系统逻辑结构包括实体,实体的属性和实体之间的联系。通过实体之间的联系,可以看到各表之间的关系,数据库设计反映本系统质量的好坏。

其中系统总体ER图如下。

第五章 系统的实现

5.1 小程序首页页面

搭建JAVA环境后,进入到小程序首页,首页包括头部的logo,导航条,中间部分的高速公路服务区信息。

具体界面如下图:

图5-1首页页面

首页是在index页面中,该页面包括头部文件header。在首页中先引入相关的JS和CSS样式。在对应模块中调用数据库操作方法,把读取的结果赋赋给RS数据集合对象,通过循环显示信息。

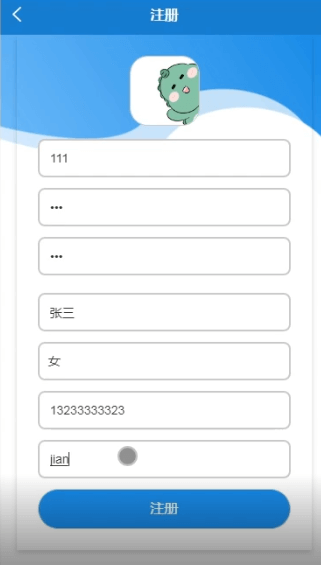

5.2 用户注册页面

点击导航菜单中的注册即可打开注册页面,注册页面是由文本框、选择框、和注册按钮组成,在文本框中输入需要填写的基本注册信息,点击注册进行信息提交。

界面如下图:

图5-2用户注册页面

首先验证填写的信息是否为空,如果通过验证,才把信息构造为插入语句,调用数据库保存操作,插入信息到数据库,返回保存成功的信息到界面,进行登陆,或者返回到首页。

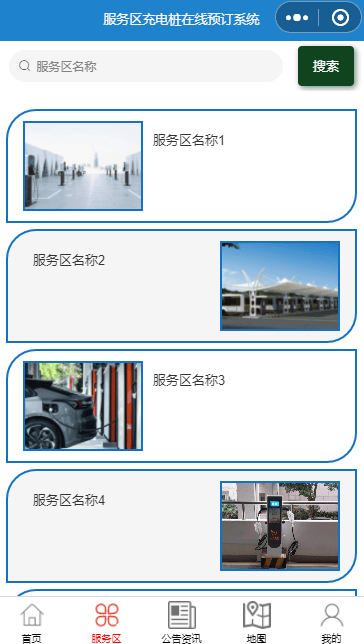

5.3 所有高速公路服务区页面

点击高速公路服务区展示菜单,进入了高速公路服务区显示界面。本页面包括搜索条件的录入,高速公路服务区的列表显示和分页信息。高速公路服务区列表主要显示图片和高速公路服务区名称信息。界面如下图:

图5-3所有高速公路服务区页面

点击高速公路服务区,先打开高速公路服务区的列表界面,在列表界面读取信息,详细表达所有相关高速公路服务区信息,通过后台的数据库操作,把列表绑定到result数据集合中,使用while循环,把所有的信息显示到高速公路服务区界面。

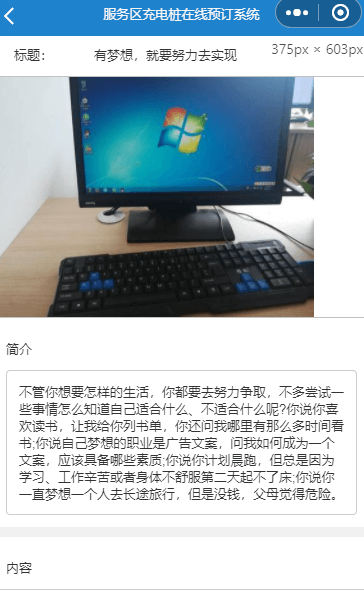

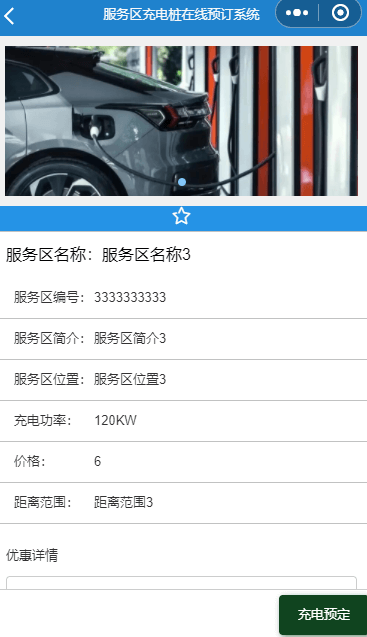

5.4 高速公路服务区详情页面

点击高速公路服务区,通过该条信息的ID值传递到高速公路服务区的详情页面,在详情页面根据当前的ID值查询对应的具体信息,包括标题、简介、位置和内容。界面如下图:

图5-4高速公路服务区详情页面

点击高速公路服务区,先打开高速公路服务区的列表界面,在列表界面读取信息,详细表达所有相关高速公路服务区信息,通过后台的数据库操作,把列表绑定到result数据集合中,使用while循环,把所有的信息显示到高速公路服务区界面。点击高速公路服务区,通过该条信息的ID值传递到高速公路服务区的详情页面,在详情页面根据当前的ID值查询对应的具体信息。

5.5 公告页面

点击公告菜单,进入了公告显示界面。本页面包括搜索条件的录入,公告的列表显示和分页信息。公告列表主要显示名称和点击次数信息。界面如下图:

图5-5公告页面

点击公告,先打开公告的列表界面,在列表界面读取信息,详细表达所有相关公告信息,通过后台的数据库操作,把列表绑定到result数据集合中,使用while循环,把所有的信息显示到公告界面。点击公告,通过该条信息的ID值传递到公告的详情页面,在详情页面根据当前的ID值查询对应的具体信息。

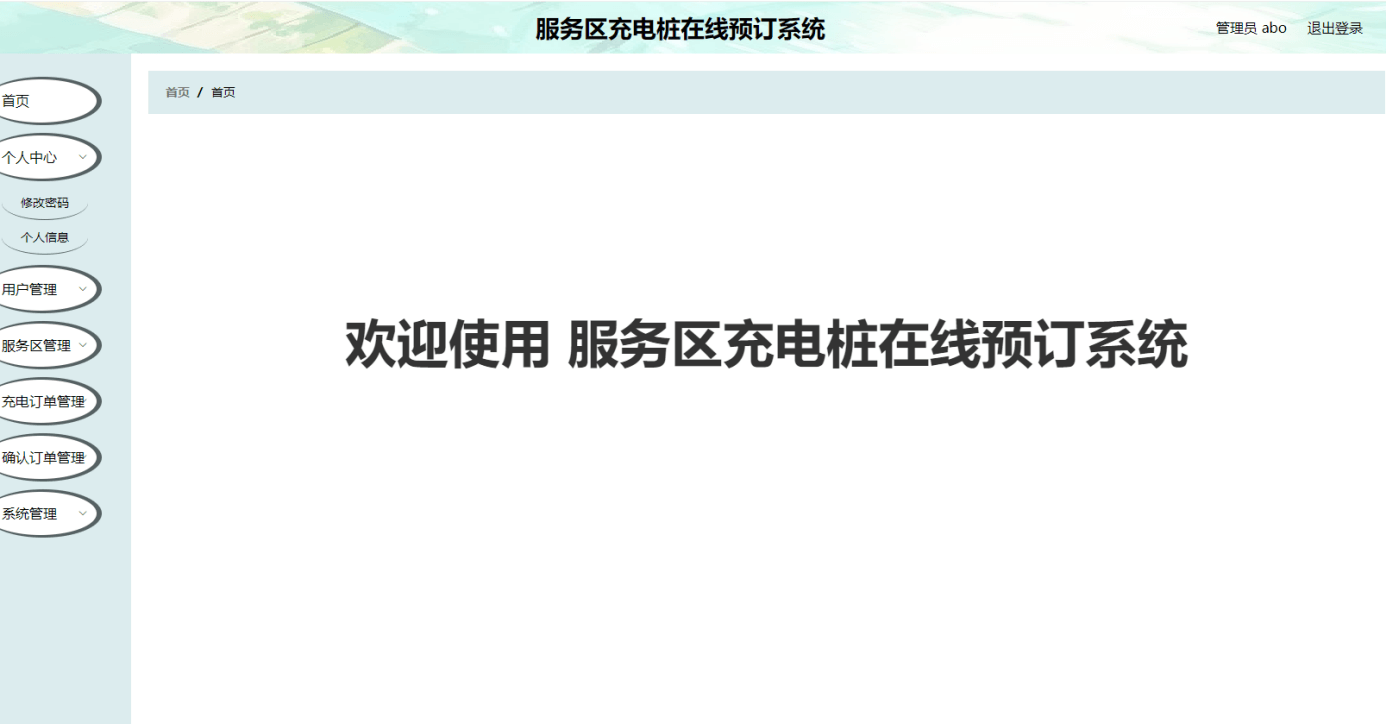

5.6 管理员管理主页面

后台管理员也需要进行登录,登录后对系统功能进行管理,其中主界面包括包括logo图标、菜单和主操作内容页面。界面如下图:

图5-7管理员信息页面

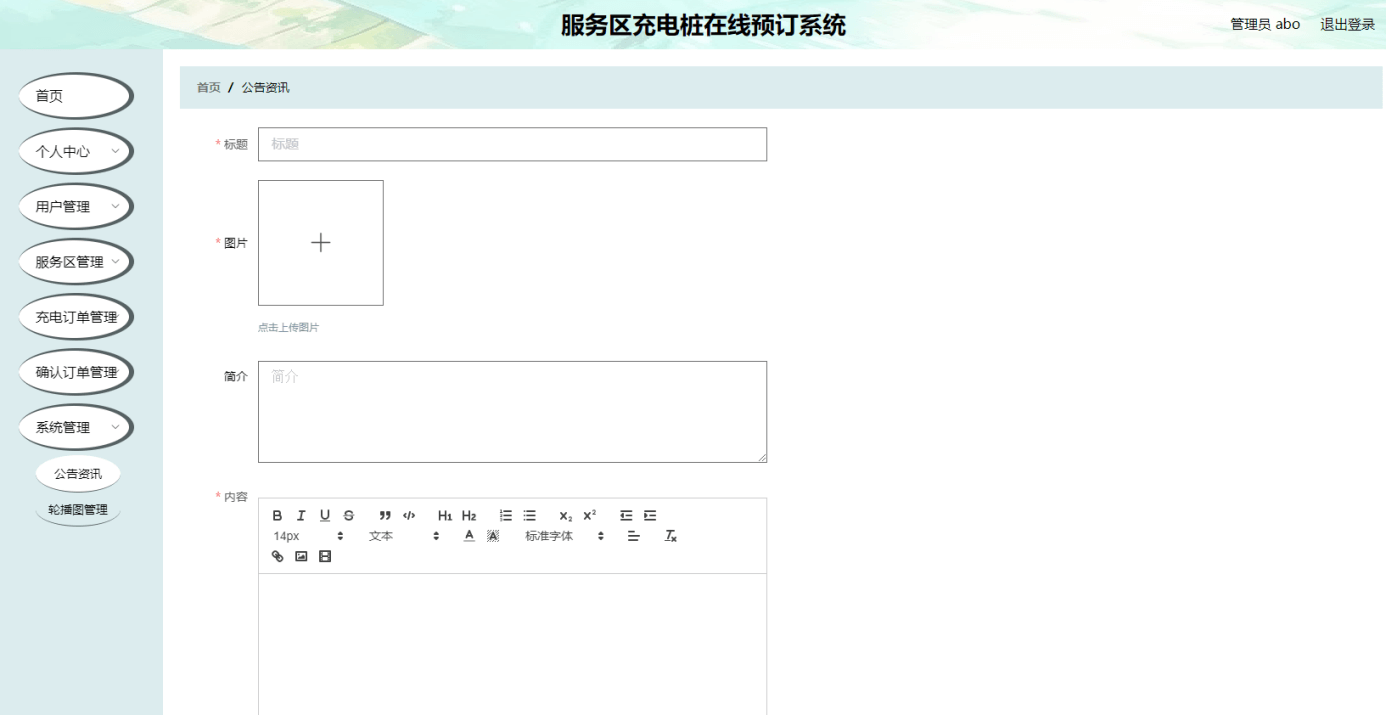

5.7 添加公告信息页面

此页面为管理员功能,实现公告信息的添加,界面如下图:

图5-8公告信息页面

管理员对公告信息进行管理,包括增删改查,在添加中,填写公告的基本信息后把信息插入到数据库中,返回到公告管理列表,在列表中通过关键词搜索可以查询某一个公告。在列表中存在编辑和删除链接,点击删除,通过对应的ID值构造删除语句,删除成功后,更新列表信息。点击编辑跳转到用户修改列表页面,在用户修改页面对信息进行更正后,提交信息即可把更新后的信息保存到数据库,再返回到公告列表页面。

5.8 高速公路服务区管理页面

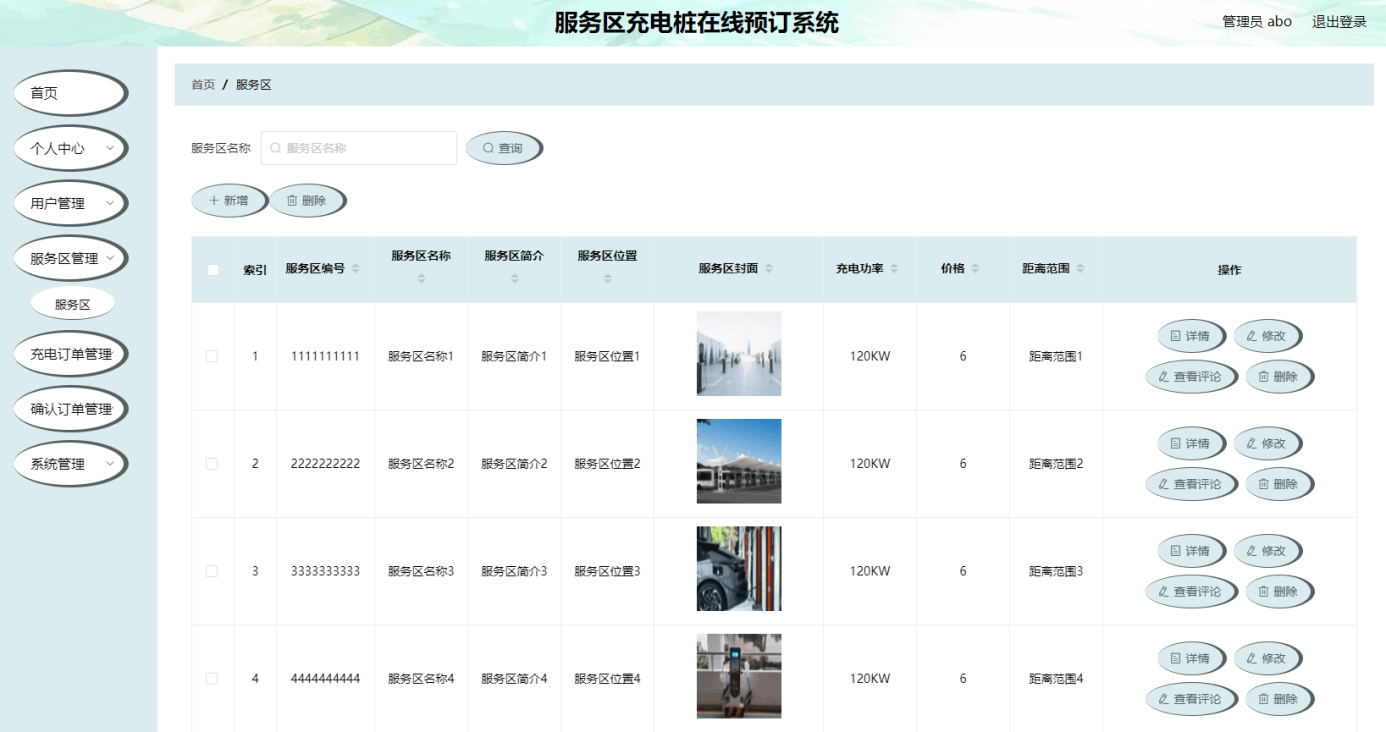

此页面为管理员功能,实现高速公路服务区信息的添加。界面如下图:

图5-10高速公路服务区信息页面

管理员对高速公路服务区信息进行管理,包括增删改查,在添加中,填写高速公路服务区的基本信息后把信息插入到数据库中,返回到高速公路服务区管理列表,在列表中通过关键词搜索可以查询某一个高速公路服务区。在列表中存在编辑和删除链接,点击删除,通过对应的ID值构造删除语句,删除成功后,更新列表信息。点击编辑跳转到用户修改列表页面,在高速公路服务区修改页面对信息进行更正后,提交信息即可把更新后的信息保存到数据库,再返回到高速公路服务区列表页面。

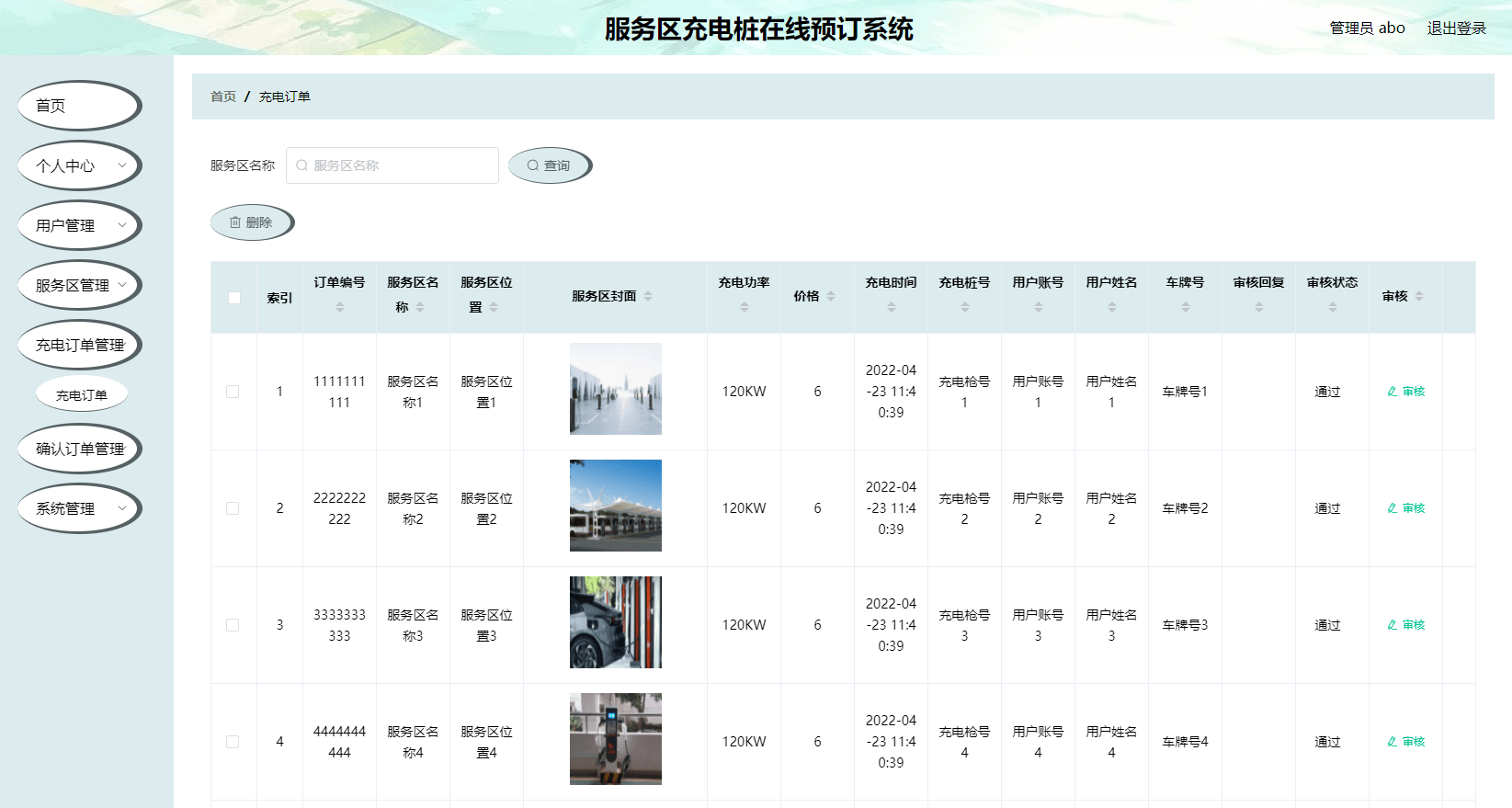

5.9 订单列表信息页面

此页面为管理员功能,实现订单列表信息的管理,界面如下图:

图5-11订单列表信息页面

订单信息是微信小程序用户提交的,后者对这些信息进行审核,所以管理员不需要对订单信息进行插入,只需要管理这些信息或者删除信息。在订单信息列表中,点击删除,通过订单的ID为条件,到数据库中删除这条记录后返回订单列表,并刷新订单记录。

参考文献

[1]靳岩 姚尚朗.微信小程序开发入门与实践[M].
北京:人民邮电出版社,2019.

[2]吴亚峰 纪超. Java SE 6.0编程指南[M].北京:人民邮电出版社,2017.

[3]佘志龙陈昱勋 郑名杰
陈小凤.微信小程序开发范例大全[M].北京:人民邮电出版社,2011.

[3]张利国,代闻,龚海平. 微信小程序移动开发案例详解.
北京:人民邮电出版社,2010.

[4]E2EColud工作室.深入浅出微信小程序. 北京:人民邮电出版社,2019.

[5]孙晓宇.微信小程序手机界面管理系统的设计与实现.北京邮电大学. 2019年

[6]张兴科. JSP动态网站设计项目教程[M]. 北京: 中国人民大学出版社,2014

[7]景保玉.2010中国移动应用开发现状与趋势大调查,2011年01月12日

[8]姜承尧.MySQL技术内幕[M].机械工业出版社,2012.

[9]Roger S.Pressman, 郑人杰, 马素霞等.
软件工程:实践者的研究方法(原书第7版)[M]. 北京: 机械工业出版社, 2011.
